API 5CT Pup Joint
En ungledd er et kortere-en-standard API 5CT-rør, vanligvis fra 2 til 12 fot, som brukes til å finjustere-lengden på rør, foringsrør eller borestrenger. Denne "avstanden"-prosessen sikrer at pakkere, pumper, brønnhodehengere og andre verktøy nedihulls er plassert på deres nøyaktige designdybde.
Tilpassede pup-leddlengder tilgjengelig:Pup-skjøter kan produseres etter dine eksakte kompletteringskrav, noe som sikrer nøyaktig strenglengde og pålitelig brønnytelse.
Hvorfor bruke pup-ledd i stedet for å kutte standard rør?
- Kutting av standardrør på stedet kan kompromittere gjengeintegriteten og øke driftstiden.
- Pup-ledd gir et sikrere, API-kompatibelt alternativ med nøyaktig lengdejustering.
Tilpassede pup-leddlengder tilgjengelig: Vi produserer etter dine spesifikke kompletteringsbehov.
Pup ledd spesifikasjoner og materialtabell
Produksjonsstandardene for pup-skjøter må være identiske med rørene i full -lengde de kobles til, for å sikre integriteten til hele strengen.
| Punkt | Beskrivelse |
| Produksjonsstandard | API-spesifikasjon 5CT(Casing & Tubing), API Spec 5DP (Drill Pipe) |
| Materiale | Høy-kvalitets karbon eller legert stål (bearbeidet av sømløst rør) |
| Vanlige karakterer | J55, K55, N80-1, N80-Q, L80, C90, T95, P110 |
| Overflatebehandling | Fosfatering (tråder), rust-forebyggende maling (kropp), fargebånd |
| Tilkoblingstyper | EUE, NUE, BTC, STC, LTC og forskjellige Premium-tilkoblinger |
| Testing | Hydrostatisk testing, Ultralydtesting, Driftstesting |
Parametertabell for slangeunger
Tubing pup skjøter brukes til produksjonsstrenger. De har mindre diametre og har ofte opprørte forbindelser for ekstra styrke.
| Utvendig diameter (OD) | Nominell vekt (lb/ft) | Veggtykkelse (tommer) | Tilkoblingstype |
| 2-⅜" | 4.6# / 4.7# | 0.190 | EUE (ekstern forstyrrelse), NUE |
| 2-⅞" | 6.4# / 6.5# | 0.217 | EUE (ekstern forstyrrelse), NUE |
| 3-½" | 9.2# / 9.3# | 0.254 | EUE (ekstern forstyrrelse), NUE |
| 4-½" | 12.6# / 12.7# | 0.271 | EUE (ekstern forstyrrelse), NUE |
Foringsrør Pup skjøter parametertabell
Foringsrørskjøter har større diametre og brukes til å justere posisjonen til foringsrørstrengen.
| Utvendig diameter (OD) | Nominell vekt (lb/ft) | Stålkvalitet | Tilkoblingstype |
| 4-½" | 11.6# / 13.5# | J55, N80, P110 | BTC, LTC, STC |
| 5-½" | 15.5# / 17# / 20# | J55, N80, P110 | BTC, LTC, STC |
| 7" | 23# / 26# / 29# | J55, N80, P110 | BTC, LTC, STC |
| 9-⅝" | 36# / 40# / 47# | J55, N80, P110 | BTC, LTC |
Størrelsestabell
API standard ungledd er vanligvis klassifisert etter lengde i fot. Vanlige kombinasjoner inkluderer:
| Type | Lengde (ft) | Lengde (m) | Merknader |
| Ultra-kort | 2 fot | 0.61 m | For mikro-justeringer |
| Standard | 4 fot, 6 fot, 8 fot | 1.22 m - 2.44 m | Mest vanlige spesifikasjoner |
| Lang | 10 fot, 12 fot | 3.05 m - 3.66 m | For større avstandsjusteringer |
| Skikk | Tilpasset (15–20 fot) | - | For spesialiserte applikasjoner |
Fordeler med Pup Joints
Høy presisjon:Tillater dybdejusteringer i trinn så små som 2 fot, noe som er mye mer praktisk og nøyaktig enn å kutte rør i full{1}}lengde.
Resultatsamsvar:Stålkvaliteter og gjenger er identiske med røret i full-lengde, og sikrer ingen svake punkter i forbindelsen og opprettholder brønnintegriteten.
Enkel installasjon:Kompakt struktur gjør dem enkle å håndtere og betjene på rigggulvet, noe som sparer driftstid.
Høy holdbarhet:Produsert i henhold til API 5CT-standarder og underlagt streng ikke-destruktiv testing (NDT) og trykktesting, noe som sikrer en levetid lik produksjonsstrengen.
Feilforebygging:Tydelig merket med API-fargebånd og sjablongmerker for å sikre at riktig karakter velges på komplekse arbeidsplasser.
Anvendelser av Pup Joints
Nøyaktig avstand:Justering av den totale strenglengden for å sikre at verktøy nedihulls (som pakninger, pumper og skyvehylser) holder seg på nøyaktig angitt reservoardybde.
Brønnhodelanding:Bruke ungledd på toppen av strengen slik at brønnhodelandingsskjøten når den nøyaktige høyden som kreves for montering av juletreet eller BOP.
Utstyrsplassering:I komplekse kompletteringssammenstillinger brukes puppeledd for å kontrollere avstanden mellom forskjellige sensorer eller ventiler.
Ytelsesovergang:Fungerer som en forbindelse og mekanisk overgang mellom komponenter av forskjellige veggtykkelser eller materialer.
Kvalitetssikring
- Hydrostatisk testing
- Ultralydtesting (UT)
- Driftstesting
- Valgfri magnetisk partikkelinspeksjon (MPI)
- Tredjepartsinspeksjon tilgjengelig (SGS, BV, DNV, TUV)
Fabrikk og sertifikater
- CNC-maskinering, varmebehandling og gjengeinspeksjonsmuligheter
- Sertifikater: API Monogram, ISO 9001, EN 10204 3.1, NACE MR0175 (sur-tjeneste på forespørsel)

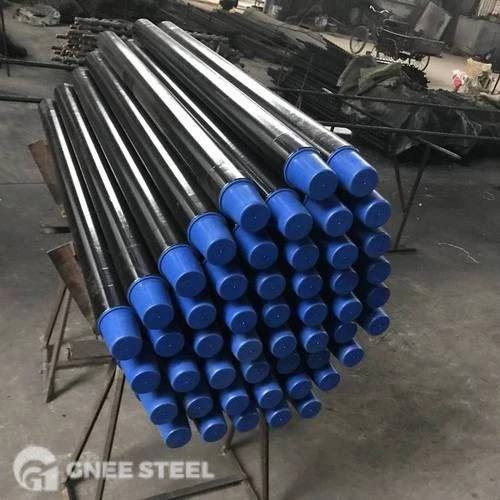

Pup Joint Factory
Pup Joint testutstyr
Valp Felles sertifikat
FAQ
Q1:Hva brukes ungledd til?
A:Korte deler av rør eller foringsrør for å justere strenglengden for nøyaktig plassering av verktøy nedihulls.
Q2:Hvilken størrelse er et valpekedd i føtter?
A:2–20 fot (0,6–6,1 m); standardstørrelser: 2, 4, 6, 8, 10, 12 fot. Tilpassede lengder tilgjengelig.
Q3:Kan ungledd brukes med premium koblinger?
A:Ja, BTC-, EUE-, STC-, LTC- og premium-tilsvarende tilkoblinger kan leveres på forespørsel.
Q4:Er valpeskjøter egnet for sure servicebrønner?
A:Sure-servicesamlinger kan leveres i henhold til NACE MR0175 / ISO 15156-kravene.
Q5:Holder pup-skjøtene samme mekaniske ytelse som standard rør/foringsrør?
A:De er designet for å gi tilsvarende mekanisk ytelse under spesifiserte driftsforhold.
Q6:Leveres ungledd med koblinger?
A:Koblinger eller integrerte premiumforbindelser kan leveres etter behov.
Q7:Hvordan kvalitetssikres?
A:Pup-skjøter produseres i henhold til API 5CT, med hydrostatisk testing, UT, drifttesting og valgfri tredjepartsinspeksjon.
Q8:Hvilke dokumenter leveres før forsendelse?
A:Frestestrapporter (MTR), inspeksjonssertifikater fra tredjeparter- og trådinspeksjonsrapporter.
