Sveisefugeoverflate
(1) Sprekker, manglende sammensmelting, porer, slagginneslutninger og sprut er ikke tillatt.
(2) Det må ikke være underskjæring på sveiseoverflaten til rør med en designtemperatur lavere enn -29 grader, rustfritt stål og legert stålrør med større tendens til å herde. Underskjæringsdybden på sveiser av rør laget av andre materialer bør være større enn 0,5 mm, den kontinuerlige underskjæringslengden bør ikke være større enn 100 mm, og den totale underskjæringslengden på begge sider av sveisen bør ikke være større enn 10 % av sveisens totale lengde.
(3) Sveiseoverflaten skal ikke være lavere enn røroverflaten. Sveisearmeringen er , og skal ikke være større enn 3 mm (det er den maksimale bredden på det bakre sporet på sveiseskjøtesettet).
(4) Feiljusteringen av sveiseskjøten bør ikke være større enn 10 % av veggtykkelsen og ikke større enn 2 mm.
2. Overflate ikke-destruktiv testing

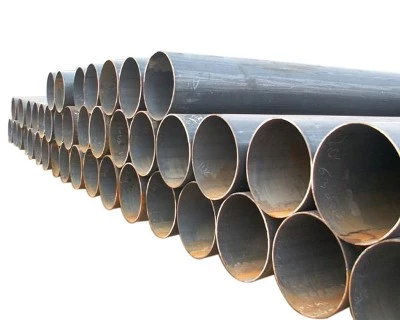

Prinsipper for valg av overflate-ikke-destruktive testmetoder for stålrør med rett søm: For stålrør laget av ferromagnetiske materialer bør magnetisk partikkeltesting brukes; for stålrør laget av ikke-ferromagnetiske materialer, bør penetranttesting brukes.
For sveisede skjøter med en tendens til forsinket sprekkdannelse, bør overflaten ikke-destruktiv inspeksjon utføres etter at sveisingen er avkjølt i en viss tid; for sveisede skjøter med en tendens til gjenoppvarmingssprekker, bør overflaten ikke-destruktiv inspeksjon utføres én gang etter sveising og etter varmebehandling.
Påføring av ikke-destruktiv overflatetesting utføres i henhold til standardkrav. Dets deteksjonsobjekter og bruksanledninger er generelt som følger:
(1) Kvalitetskontroll av den ytre overflaten av rørmaterialer.
(2) Påvisning av overflatedefekter ved viktige stumpsveiser.
(3) Påvisning av viktige kilsveisedefekter.
(4) Påvisning av overflatedefekter av sveisede skjøter på viktige muffesveiser og kryss-T-grener.
(5) Påvisning av overflatefeil etter rørbøyning.
(6) Spordeteksjon av sveisede skjøter med stor slokkingstendens.
(7) Deteksjon av spor i ikke-austenittiske rustfrie stålrør med designtemperatur lavere enn eller lik minus 29 grader Celsius.
(8) Inspeksjon etter rotrensing av sveiser som krever rotrens for dobbeltsidig sveising
(9) Ved bruk av oksyacetylenflamme til å kutte sveisearmaturer på legeringsrør med en tendens til å herde, defektdetektering av slipedelene.
