I olje- og gassindustrien, anAPI-koblinger et kort stykke rør som brukes til å koble sammen to gjengerforingsrør eller rør.
Fordi standardrør (skjøter) er produsert med utvendige gjenger (hann) i begge ender, kreves det en kobling-som har innvendige gjenger (hun) på begge ender- for å koble dem sammen til en kontinuerlig "streng".
API-koblinger styres avAPI-spesifikasjon 5CTstandard, som sikrer at de samsvarer med styrken, dimensjonene og gjengekravene til rørene de kobler til.
Be om et øyeblikkelig tilbud for API 5CT forings- og rørkoblinger – få engrospriser i dag!
Typer API-koblinger
Koblinger er kategorisert basert på typen rør de kobler til og gjengeprofilen som brukes:
A. Foringsrørkoblinger
STC (kort trådkoblet):Bruker runde tråder. Det er den korteste koblingstypen og brukes for applikasjoner med lavere-belastning.
LTC (Long Thread Coupled):Bruker også runde tråder men er lengre enn STC. Den ekstra lengden gir bedre strekkfasthet og er den vanligste foringsrørforbindelsen.
BTC (Buttress Thread Coupled):Bruker trapesformede tråder. Disse er designet for å håndtere ekstremt høye trekkkrefter (strekk), noe som gjør dem ideelle for dype eller tunge foringsstrenger.
B. Rørkoblinger
NUE (ikke-opprørt slutt):Brukes til rør hvor endene har samme tykkelse som rørkroppen.
EUE (ekstern opprørt slutt):Dette erindustristandardfor produksjonsrør. Endene av røret er smidd tykkere (forstyrret) før gjenging, og koblingen er kraftigere for å gi maksimal styrke og lekkasjemotstand.
koblingsspesifikasjon
| Koblingstype | Rørkategori | Trådprofil | Primær fordel |
| STC | Foringsrør | Rund | Økonomisk, god forsegling |
| LTC | Foringsrør | Rund | Høyere styrke enn STC |
| BTC | Foringsrør | Trapesformet (buttress) | Maksimal trekkstyrke |
| EUE | Slange | Rund (fortykket) | Høyest pålitelighet for produksjon |
| NUE | Slange | Rund | Slankere profil for trange steder |
API 5CT foringsrør Koblingsstørrelsestabell
| Rør OD (tommer) | Koblings OD (W) - tommer | Koblings OD (B) - mm | STC-lengde (L) | LTC-lengde (L) | BTC-lengde (L) |
| 4-½" | 5.000" | 127.00 | 6-¼" | 7" | 8-⅞" |
| 5" | 5.563" | 141.30 | 6-½" | 7-⅜" | 9-⅛" |
| 5-½" | 6.050" | 153.67 | 6-¾" | 7-¾" | 9-¼" |
| 6-⅝" | 7.390" | 187.71 | 7-¼" | 8-¼" | 9-⅝" |
| 7" | 7.656" | 194.46 | 7-¼" | 9" | 10" |
| 7-⅝" | 8.500" | 215.90 | 7-½" | 9-¼" | 10-⅝" |
| 8-⅝" | 9.625" | 244.48 | 7-¾" | - | 10-¾" |
| 9-⅝" | 10.625" | 269.88 | 7-¾" | - | 10-¾" |
| 10-¾" | 11.750" | 298.45 | 8" | - | - |
| 13-⅜" | 14.375" | 365.12 | 8" | - | - |
| 20" | 21.000" | 533.40 | 9" | - | - |
API 5CT Tubing Coupling Størrelsestabell
| Rør OD (tommer) | Kobling OD - EU (W) | Kobling OD - NU (W) | EU-lengde (L) | NU Lengde (L) | Trådtype |
| 1.050" | 1.660" | 1.313" | 3-⅝" | 3-⅛" | 10 runde |
| 1.315" | 1.900" | 1.660" | 3-¾" | 3-¼" | 10 runde |
| 1.660" | 2.200" | 2.050" | 4-⅛" | 3-½" | 10 runde |
| 1.900" | 2.500" | 2.200" | 4-⅜" | 3-¾" | 10 runde |
| 2-⅜" (vanlig) | 3.063" | 2.875" | 4-¾" | 4-¼" | 8/10 runde |
| 2-⅞" (mest vanlig) | 3.668" | 3.500" | 5-¼" | 5-⅛" | 8/10 runde |
| 3-½" | 4.500" | 4.250" | 5-¾" | 5-½" | 8 runde |
| 4" | 5.000" | 4.750" | 6-⅛" | 5-¾" | 8 runde |
| 4-½" | 5.563" | 5.200" | 6-⅜" | 6-⅛" | 8 runde |

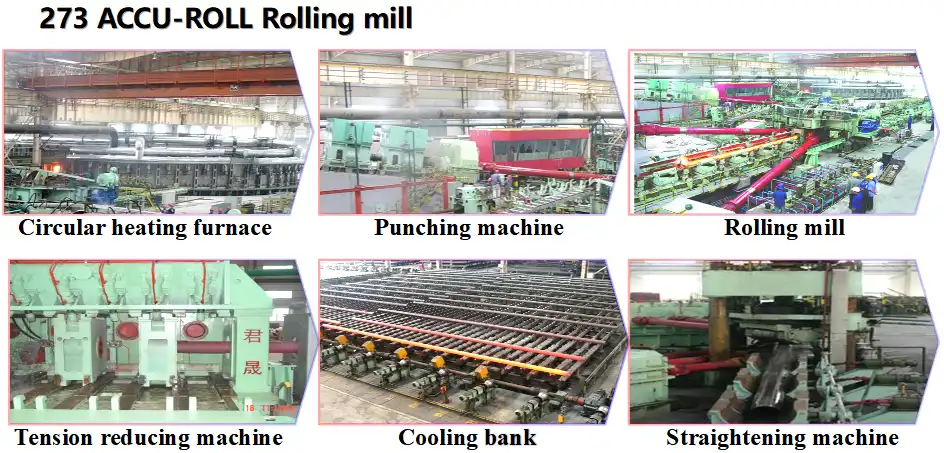

API-koblinger fabrikk

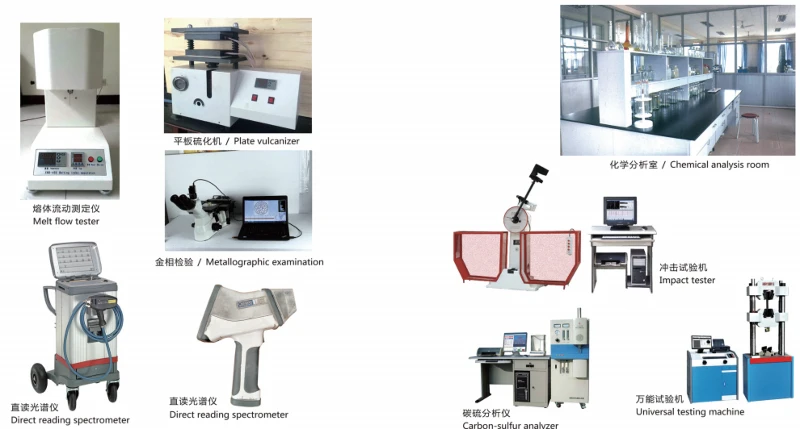

API-koblingstestutstyr
API-koblingssertifikat
FAQ
Hvilket materiale brukes i API-kobling?
I henhold til API-standarder er borerørkoblinger hovedsakelig produsert ved bruk av følgende materialer:
Konvensjonelle borerørkoblinger:
Bruker vanligvis AISI 4140H legert stål (tilsvarer kinesisk kvalitet 36CrNiMo4), som, etter bråkjøling og herding av varmebehandling, viser høy styrke og utmattingsbestandighet, og oppfyller API 7/API 5DP-kravene for flytestyrke (større enn 827 MPa) og slagstyrke.
Drillkrager og store adaptersubs:
Bruk modifisert AISI 4145H legert stål, med økt krom- og molybdeninnhold for å forbedre herdbarheten og høy-temperaturstyrke, egnet for bruk med høyt-moment.
Ikke-magnetiske borekrageforbindelser:
Bruk Cr-Ni austenittisk rustfritt stål (f.eks. ASTM A182 F316) eller Cr-Mn-N austenittisk stål for å forhindre interferens med logging-mens-boreverktøy.
Hva brukes api-kobling til
Kjerneformålet med API-kobling er å redusere avhengighetsstyrken mellom systemmoduler og oppnå en løs koblingsarkitektur.
